محرك BLDC كهربائي للسيارات W8680 عزم دوران عالي بدون فرشات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد الاختياري | 12VDC ، 24VDC ، 36VDC ، 48VDC ، 130VDC | انتاج الطاقة | 15 ~ 500 واط |
|---|---|---|---|
| مهمة | S1 ، S2 | مدى السرعة | 1000 دورة في الدقيقة إلى 6000 دورة في الدقيقة |
| نوع محدد | محامل SKF / NSK | التسعير | منافس |
| جنون مخصص | قبول حسب الطلب | أصلي | الصين |
| تسليط الضوء | محرك سيارة كهربائي بقدرة 500 وات,محرك تيار مستمر عالي عزم الدوران,محرك سيارة كهربائي بدون فرش |
||
منتوج وصف

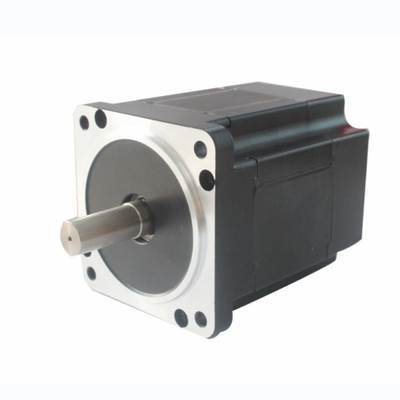

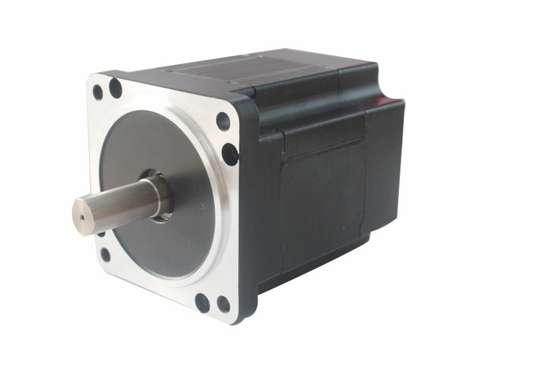

عزم دوران عالي للسيارات BLDC Motor-W8680 محرك تيار مستمر بدون فرشاة
يتم تطبيق محرك DC بدون فرش سلسلة W86 (البعد المربع: 86mm * 86mm) لظروف العمل القاسية في التحكم الصناعي وتطبيق الاستخدام التجاري.حيث يلزم ارتفاع نسبة عزم الدوران إلى الحجم.إنه محرك DC بدون فرش مع الجزء الثابت الخارجي للجرح ، ودوار مغناطيس الأرض / الكوبالت النادر ومستشعر موضع الدوار بتأثير هول.أقصى عزم تم الحصول عليه على المحور عند الجهد الاسمي 28 فولت تيار مستمر هو 3.2 نيوتن * م (دقيقة).متوفر في عبوات مختلفة ، متوافق مع MIL STD.تحمل الاهتزاز: وفقًا لـ MIL 810. متوفر مع أو بدون مولد سرعة الحركة ، مع حساسية وفقًا لمتطلبات العملاء.
مقدمة المنتج:
منتج سلسلة W86 عبارة عن محرك DC بدون فرشاة مدمج وعالي الكفاءة ، ومغناطيس مصنوع من NdFeB (نيوديميوم فيروم بورون) ومغناطيس عالي المستوى مستورد من اليابان بالإضافة إلى تصفيح كومة قياسي أعلى ، مما يحسن أداء المحرك بشكل كبير مقارنة بالمحركات الأخرى المتاحة في سوق.
مقارنة بمحركات التيار المستمر التقليدية ، هناك مزايا مهمة على النحو التالي:
1. أفضل خصائص السرعة والعزم
2. استجابة ديناميكية سريعة
3. لا ضوضاء في العملية
4. عمر خدمة طويل أكثر من 20000 ساعة.
5. نطاق سرعة كبير
6. كفاءة عالية
تخصيص:
| مجال الجهد الكهربائي: | 12VDC ، 24VDC ، 36VDC ، 48VDC ، 130VDC |
| انتاج الطاقة | 15 ~ 500 واط |
| واجب | S1 ، S2 |
| مدى السرعة |
1000 دورة في الدقيقة إلى 6000 دورة في الدقيقة |
| درجة حرارة التشغيل: | -20 درجة مئوية إلى +40 درجة مئوية |
| نوع محدد |
محامل SKF / NSK |
| درجة العزل | الصف ب،فئة Fفئة H. |
| مادة رمح اختيارية | # 45 فولاذ ، فولاذ مقاوم للصدأ ، Cr40 |
| المعالجة الاختيارية لسطح السكن | مسحوق يكسو ، دهان |
| نوع السكن | التهوية ، IP67 ، IP68 |
|
متوافق مع RoHS |
نعم |
| أداء EMC / EMI |
CE ، مبني بمعيار UL. |
طلب:
معدات المطبخ ، معالجة البيانات ، المحرك ، آلات فخ الطين ، معدات المختبرات الطبية ، اتصالات الأقمار الصناعية ، الحماية من السقوط ، آلات العقص

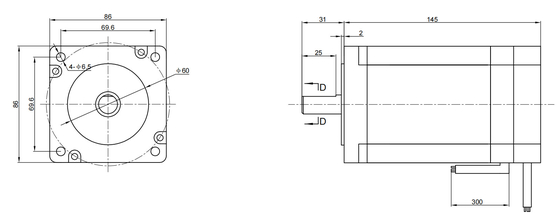

البعد:
المعلمات:
| العناصر | وحدة | نموذج | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| عدد الطور | مرحلة | 3 | ||||
| عدد الاقطاب | أعمدة | 8 | ||||
| الفولطية | VDC | 48 | ||||
| تصنيف سريع | دورة في الدقيقة | 3000 | ||||
| تصنيف عزم الدوران | نانومتر | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| التصنيف الحالي | أمبير | 3 | 6.3 | 9 | 11.6 | 18 |
| القوة المصنفة | دبليو | 110 | 220 | 330 | 430 | 660 |
| عزم الدوران الاقصى | نانومتر | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| تيار الذروة | أمبير | 9 | 19 | 27 | 34 | 54 |
| رجوع EMF | الخامس / كربم | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| ثابت عزم الدوران | نانومتر / أ | 0.13 | 0.12 | 0.13 | 0.14 | 0.14 |
| إنتريا الدوار | ز. سم2 | 400 | 800 | 1200 | 1600 | 2400 |
| طول الجسم | مم | 71 | 84.5 | 98 | 112 | 139 |
| وزن | كلغ | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| المستشعر | هانيويل | |||||
| فئة العزل | ب | |||||
| درجة الحماية | IP30 | |||||
| درجة حرارة التخزين | -25 ~ + 70 درجة | |||||
| درجة حرارة التشغيل | -15 ~ + 50 درجة | |||||
| رطوبة العمل | <85٪ ر | |||||
| بيئة العمل | لا يوجد ضوء شمس مباشر ، غاز غير قابل للتآكل ، ضباب زيت ، لا غبار | |||||
| ارتفاع | <1000 م | |||||

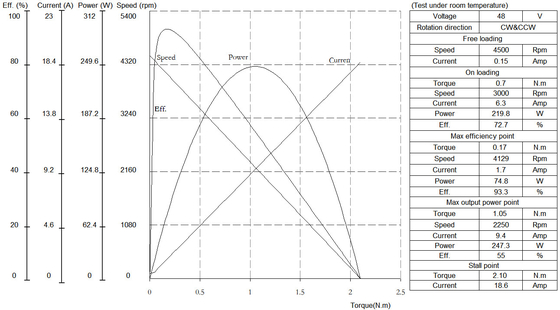

منحنى نموذجي @ 48VDC:
