| Brand Name: | Retek |
| Model Number: | W5795 |
| MOQ: | 1000 قطعة |
| Delivery Time: | 3 ~ 4 أسابيع |
| Payment Terms: | ويسترن يونيون ، تي / تي |

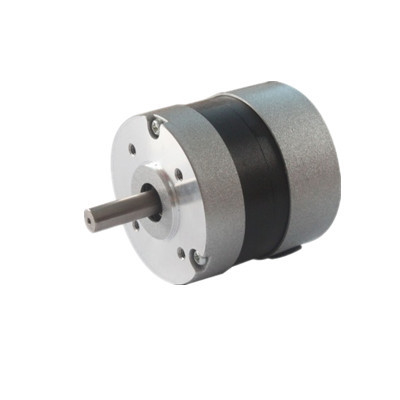

محرك BLDC كهربائي عالي العزم للسيارات W5795
يطبق محرك DC بدون فرش من سلسلة W57 (Dia. 57mm) ظروف عمل صارمة في التحكم في السيارات وتطبيق الاستخدام التجاري.
يحظى محرك الحجم هذا بشعبية كبيرة ولطيف للمستخدمين نظرًا لكونه اقتصاديًا وصغيرًا نسبيًا مقارنة بالمحركات بدون فرش كبيرة الحجم والمحركات المصقولة.
مقدمة المنتج:
هذا المنتج عبارة عن محرك DC بدون فرش عالي الكفاءة مدمج ، مكون مغناطيسي يتكون من NdFeB (نيوديميوم فيروم بورون) ومغناطيس عالي المستوى مستورد من اليابان مما يعزز الكفاءة بشكل كبير مقارنة بالمحركات الأخرى المتاحة في السوق. تحسين أداء الدقة.
مقارنة بمحركات التيار المستمر المصقولة ، تتمتع بمزايا رائعة على النحو التالي:
● أداء وكفاءة عاليان - تعد BLDCs أكثر كفاءة بشكل عام من نظيراتها المصقولة.إنها تستخدم القدرات الإلكترونية ، مما يسمح بالتحكم السريع والدقيق في سرعة وموضع المحرك.
● المتانة - يوجد عدد أقل من الأجزاء المتحركة التي تتحكم في المحركات بدون فرش مقارنة بـ PMDC ، مما يجعلها أكثر مقاومة للتآكل والصدمات.إنهم ليسوا عرضة للإرهاق بسبب الشرارة التي تواجهها المحركات المصقولة في كثير من الأحيان ، مما يجعل عمرها الافتراضي أفضل بشكل ملحوظ.
● ضوضاء منخفضة - تعمل محركات BLDC بهدوء أكبر لأنها لا تحتوي على فرش تتلامس باستمرار مع المكونات الأخرى.
تخصيص:
| مجال الجهد الكهربائي: | 12VDC ، 24VDC ، 36VDC ، 48VDC |
| انتاج الطاقة | 15 ~ 300 واط |
| واجب | S1 ، S2 |
| مدى السرعة |
تصل إلى 6000 دورة في الدقيقة |
| درجة حرارة التشغيل: | -20 درجة مئوية إلى +40 درجة مئوية |
| نوع محدد |
دائم الكرات العلامة التجارية |
| درجة العزل | الصف ب،فئة F |
| مادة رمح اختيارية |
# 45 فولاذ ، فولاذ مقاوم للصدأ ، Cr40 |
| المعالجة الاختيارية لسطح السكن |
مسحوق يكسو ، بالكهرباء ، أنودة |
| نوع السكن | IP67 ، IP68 |
|
RoHS و Reach Compliant |
نعم |
طلب:
آلات القطع ، آلات التوزيع ، الطابعة ، آلات عد الورق ، آلات الصراف الآلي وما إلى ذلك.

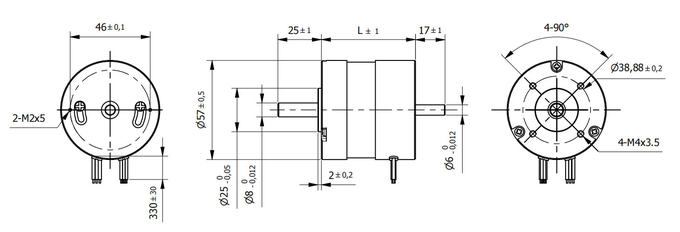

البعد:
المعلمات:
| العناصر | وحدة | نموذج | ||||
| W5737 | W5747 | W5767 | W5787 | W57107 | ||
| عدد الطور | مرحلة | 3 | ||||
| عدد الاقطاب | أعمدة | 4 | ||||
| الفولطية | VDC | 36 | ||||
| تصنيف سريع | دورة في الدقيقة | 4000 | ||||
| تصنيف عزم الدوران | نانومتر | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| التصنيف الحالي | أمبير | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| القوة المصنفة | دبليو | 23 | 46 | 92 | 138 | 184 |
| عزم الدوران الاقصى | نانومتر | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| تيار الذروة | أمبير | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| رجوع EMF | الخامس / كربم | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| ثابت عزم الدوران | نانومتر / أ | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| إنتريا الدوار | ز. سم2 | 30 | 75 | 119 | 173 | 230 |
| طول الجسم | مم | 37 | 47 | 67 | 87 | 107 |
| وزن | كلغ | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| المستشعر | هانيويل | |||||
| فئة العزل | ب | |||||
| درجة الحماية | IP30 | |||||
| درجة حرارة التخزين | -25 ~ + 70 درجة | |||||
| درجة حرارة التشغيل | -15 ~ + 50 درجة | |||||
| رطوبة العمل | <85٪ ر | |||||
| بيئة العمل | لا يوجد ضوء شمس مباشر ، غاز غير قابل للتآكل ، ضباب زيت ، لا غبار | |||||
| ارتفاع | <1000 م | |||||

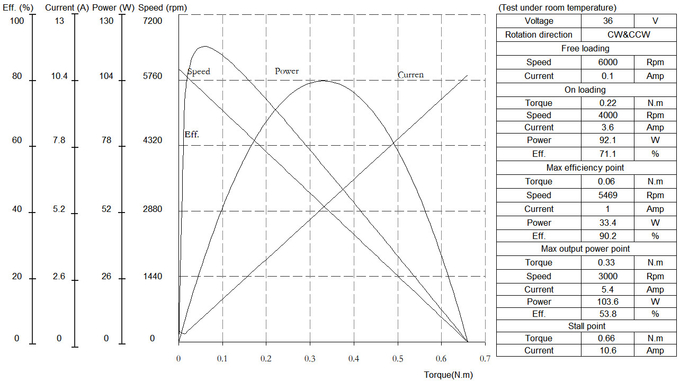

منحنى نموذجي @ 36VDC:
|
|
| Brand Name: | Retek |
| Model Number: | W5795 |
| MOQ: | 1000 قطعة |
| Packaging Details: | عن طريق الجو والبحر |
| Payment Terms: | ويسترن يونيون ، تي / تي |

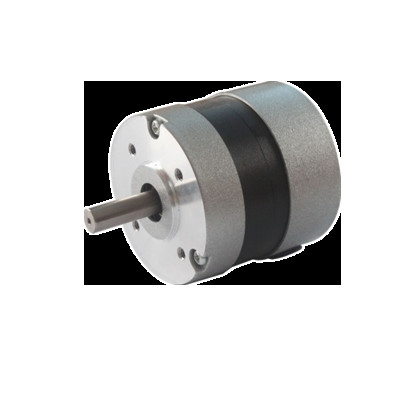

محرك BLDC كهربائي عالي العزم للسيارات W5795
يطبق محرك DC بدون فرش من سلسلة W57 (Dia. 57mm) ظروف عمل صارمة في التحكم في السيارات وتطبيق الاستخدام التجاري.
يحظى محرك الحجم هذا بشعبية كبيرة ولطيف للمستخدمين نظرًا لكونه اقتصاديًا وصغيرًا نسبيًا مقارنة بالمحركات بدون فرش كبيرة الحجم والمحركات المصقولة.
مقدمة المنتج:
هذا المنتج عبارة عن محرك DC بدون فرش عالي الكفاءة مدمج ، مكون مغناطيسي يتكون من NdFeB (نيوديميوم فيروم بورون) ومغناطيس عالي المستوى مستورد من اليابان مما يعزز الكفاءة بشكل كبير مقارنة بالمحركات الأخرى المتاحة في السوق. تحسين أداء الدقة.
مقارنة بمحركات التيار المستمر المصقولة ، تتمتع بمزايا رائعة على النحو التالي:
● أداء وكفاءة عاليان - تعد BLDCs أكثر كفاءة بشكل عام من نظيراتها المصقولة.إنها تستخدم القدرات الإلكترونية ، مما يسمح بالتحكم السريع والدقيق في سرعة وموضع المحرك.
● المتانة - يوجد عدد أقل من الأجزاء المتحركة التي تتحكم في المحركات بدون فرش مقارنة بـ PMDC ، مما يجعلها أكثر مقاومة للتآكل والصدمات.إنهم ليسوا عرضة للإرهاق بسبب الشرارة التي تواجهها المحركات المصقولة في كثير من الأحيان ، مما يجعل عمرها الافتراضي أفضل بشكل ملحوظ.
● ضوضاء منخفضة - تعمل محركات BLDC بهدوء أكبر لأنها لا تحتوي على فرش تتلامس باستمرار مع المكونات الأخرى.
تخصيص:
| مجال الجهد الكهربائي: | 12VDC ، 24VDC ، 36VDC ، 48VDC |
| انتاج الطاقة | 15 ~ 300 واط |
| واجب | S1 ، S2 |
| مدى السرعة |
تصل إلى 6000 دورة في الدقيقة |
| درجة حرارة التشغيل: | -20 درجة مئوية إلى +40 درجة مئوية |
| نوع محدد |
دائم الكرات العلامة التجارية |
| درجة العزل | الصف ب،فئة F |
| مادة رمح اختيارية |
# 45 فولاذ ، فولاذ مقاوم للصدأ ، Cr40 |
| المعالجة الاختيارية لسطح السكن |
مسحوق يكسو ، بالكهرباء ، أنودة |
| نوع السكن | IP67 ، IP68 |
|
RoHS و Reach Compliant |
نعم |
طلب:
آلات القطع ، آلات التوزيع ، الطابعة ، آلات عد الورق ، آلات الصراف الآلي وما إلى ذلك.
البعد:
المعلمات:
| العناصر | وحدة | نموذج | ||||
| W5737 | W5747 | W5767 | W5787 | W57107 | ||
| عدد الطور | مرحلة | 3 | ||||
| عدد الاقطاب | أعمدة | 4 | ||||
| الفولطية | VDC | 36 | ||||
| تصنيف سريع | دورة في الدقيقة | 4000 | ||||
| تصنيف عزم الدوران | نانومتر | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| التصنيف الحالي | أمبير | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| القوة المصنفة | دبليو | 23 | 46 | 92 | 138 | 184 |
| عزم الدوران الاقصى | نانومتر | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| تيار الذروة | أمبير | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| رجوع EMF | الخامس / كربم | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| ثابت عزم الدوران | نانومتر / أ | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| إنتريا الدوار | ز. سم2 | 30 | 75 | 119 | 173 | 230 |
| طول الجسم | مم | 37 | 47 | 67 | 87 | 107 |
| وزن | كلغ | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| المستشعر | هانيويل | |||||
| فئة العزل | ب | |||||
| درجة الحماية | IP30 | |||||
| درجة حرارة التخزين | -25 ~ + 70 درجة | |||||
| درجة حرارة التشغيل | -15 ~ + 50 درجة | |||||
| رطوبة العمل | <85٪ ر | |||||
| بيئة العمل | لا يوجد ضوء شمس مباشر ، غاز غير قابل للتآكل ، ضباب زيت ، لا غبار | |||||
| ارتفاع | <1000 م | |||||

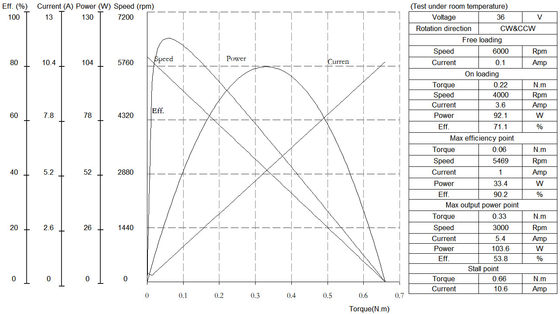

منحنى نموذجي @ 36VDC:
